Possibilità di passare dalla modalità di taglio tangenziale a lama di trascinamento a quella di taglio tangenziale
Forza di taglio regolabile in 31 passi
Riconoscimento fiduciario automatico a 4 punti
Il dispositivo può disegnare, tagliare e perforare
Taglio di perforazione possibile per la produzione di linee di piegatura in adesivi o campioni di imballaggio
servomotore digitale per un funzionamento silenzioso
compreso un software potente e facile da usare
Memoria interna da 2 MB
| Articolo no. | |
|---|---|
| Cassa | Alloggiamenti in metallo e plastica |
| Esposizione | display LCD grafico |
| Guida | servomotore digitale (trascinamento e lama tangenziale) |
| Mezzi di trasporto | rulli a griglia |
| Interfacce | USB 2.0 e RS-232 |
| Memoria interna | 2 MB |
| Rete elettrica | cavi di alimentazione |
| Peso | ca. 10,5 kg |
| Dimensioni | (larghezza x profondità x altezza) 672 mm x 338 mm x 266 mm |
| Gamma massima di taglio | 375 mm x 50 m |
| Larghezza massima di uscita | 712 mm |
| Massima velocità di taglio | 600 mm/s (in tutte le direzioni) |
| Forza di taglio | 2,94 N (300 g) in 31 passi |
| Risoluzione meccanica e controllabile | 0,005 mm |
| Software | Driver Windows, controllore Plotter (Win), Graphtec Pro Studio (Win), Graphtec Studio (Mac), software plug-in Cutting Master 4 |
| Sistemi operativi compatibili | Windows 10 / 8.1 / 8.1 / 8 / 7, Mac OS 10.6.8 a 10.12 |
| Accessori inclusi | Portacoltelli per lame in acciaio da 0,9 mm, lame in acciaio da 0,9 mm a 45°, taglierina, portapenne a 45°, pennarello ad acqua nero, taglierino A3, cavo USB lungo 2,9 m, cavo di alimentazione, istruzioni per l'uso (DVD), 1 coppia di portarotolo, lente d'ingrandimento per il posizionamento dei coltelli. |

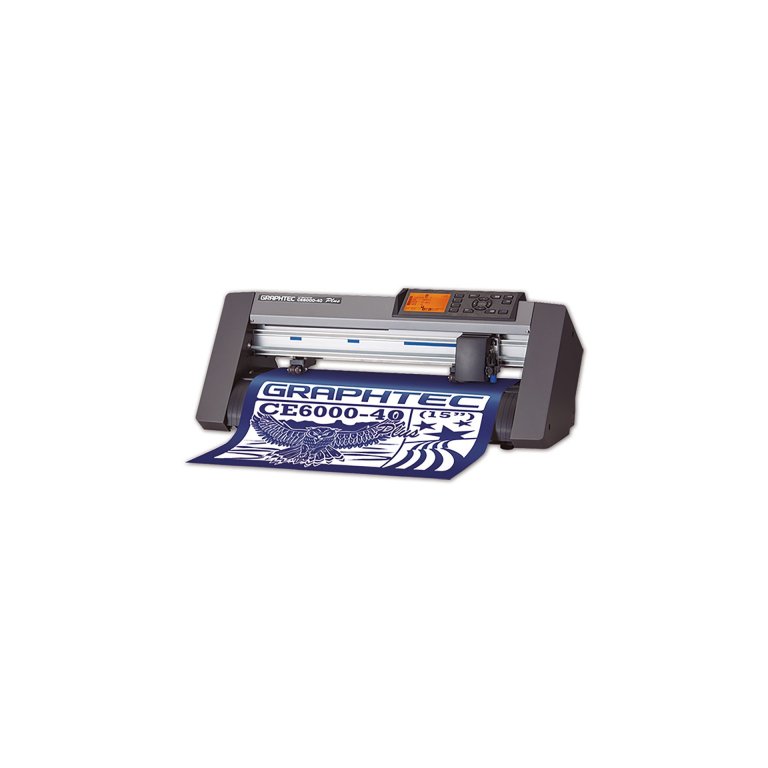

Il plotter da taglio Graphtec CE6000-40 Plus amplia la nostra gamma di plotter da taglio con un dispositivo relativamente economico per esigenze professionali, con una tecnologia affidabile e un alloggiamento robusto.
Il plotter da taglio Graphtec CE6000-40 Plus è un plotter a rulli, che può essere commutato tra la modalità di taglio tangenziale e a lama di trascinamento, a seconda delle caratteristiche del compito. Se si devono lavorare materiali più spessi, si consiglia il taglio tangenziale; se si vuole tagliare rapidamente un film sottile, è meglio la modalità di taglio a lama di trascinamento. In entrambe le modalità, la testa di taglio è azionata da un servomotore a controllo digitale e collaudato sul campo, installato nell'intera gamma di prodotti della serie 6000. Per quantificare la precisione del servomotore: Il produttore specifica una precisione di ripetibilità di 0,1 mm (o superiore) su una lunghezza di due metri e specifica una risoluzione meccanica di 0,005 mm per i lavori di taglio. Garantisce queste strette specifiche per una gamma di 584 mm, cioè quasi tutta la larghezza massima di taglio, e per una lunghezza di due metri.
Se si osserva più da vicino l'area di taglio, su un asse sono montati due rulli grigliati gommati che garantiscono un trasporto estremamente preciso del prodotto. La larghezza dei rulli può essere regolata manualmente e sono quindi regolabili in modo ottimale e rapido per ogni lavoro. In questo modo è possibile inserire anche pezzi di piccole dimensioni, dimensionati in modo ottimale per il rispettivo lavoro, riducendo notevolmente gli scarti. La testa di taglio comandata da un sensore, che può essere comandata da un riconoscimento del segno di registro a 4 punti, viene guidata su un altro asse. Il sistema di registro integrato ARMS è anche in grado di correggere un'immagine di stampa difettosa e distorta sulla base dei dati quando si tagliano gli originali stampati e funziona con ulteriori segni di registro sui lati lunghi, il che aumenta la precisione quando si tagliano stampe lunghe.
Il riconoscimento del marchio di fiducia consente anche il taglio dei contorni, cioè la combinazione di stampa e plottaggio: ciò consente di ritagliare un'immagine, stamparla con i marchi di fiducia e poi ritagliarla lungo il percorso di ritaglio. In questo modo, ad esempio, le scatole pieghevoli stampate possono essere prodotte in modo relativamente rapido e semplice.
A seconda dello spessore del materiale, la profondità di taglio del coltello può essere regolata in continuo e quindi regolata in modo ottimale. Il portautensili sulla testa di taglio è versatile: oltre alle lame di diversi spessori (0,9 e 1,5 mm) e angoli di taglio (45° o 60°), è possibile serrare i perni e la CE6000-40 Plus può essere utilizzata come strumento da disegno.
La durata dei coltelli dipende dal materiale tagliato, quindi le informazioni generali sono difficili. Tuttavia, il dispositivo ha una funzione per determinare l'usura della lama, in cui alcuni materiali sono assegnati valori (empirici), che il dispositivo può elaborare in informazioni affidabili sullo stato del coltello.
Con una velocità massima di taglio di 900 mm/s, il CE6000-40 Plus è estremamente veloce e può gestire anche i lavori di taglio più grandi in un arco di tempo gestibile. La velocità di lavoro può essere selezionata in undici fasi, in modo che anche in questo punto si possano effettuare esperimenti e ottimizzazioni - a quale velocità si può ottenere il taglio più pulito per un determinato materiale? Per la carta, ad esempio, ad una velocità leggermente ridotta. Lo stesso vale per la forza di taglio, che può essere regolata in 31 passi e adattata al rispettivo materiale. È possibile memorizzare fino a otto impostazioni della macchina per i materiali lavorati più frequentemente. Tramite i tasti funzione e il display si hanno diverse possibilità di regolazione e correzione direttamente sulla macchina e si può lasciare il percorso di controllo tramite il software. Questo porta ad un risultato più rapido per alcuni lavori, ad esempio se si desidera impostare manualmente e direttamente il punto di partenza del processo di taglio.
Il dispositivo non solo funziona in modo rapido e preciso, ma anche piacevolmente silenzioso - questo è facile per i nervi e favorisce la concentrazione su ciò che si vuole fare in parallelo.
Applicazione Il plotter da taglio Graphtec CE6000-40 Plus può disegnare, tagliare e perforare. Questi passaggi possono anche essere combinati in modo che una forma pretagliata possa includere elementi stampati, perforati e tagliati. Le applicazioni tipiche del CE6000-40 Plus sono:
- Ornamenti e font tagliati da un foglio di alluminio con caratteri di circa 3 - 2 mm di altezza (quando si diserba con caratteri molto piccoli, tuttavia, si avverte un limite di ciò che è fattibile).
- Etichette, adesivi ed etichette (etichette per bottiglie)
imballaggio pieghevole in cartone
- Stencil (stencil, fogli di sabbiatura)
- Componenti del modello come le facciate ricche di finestre
- Figure di sagoma in cartone
- Modelli per il trasferimento tessile (floccaggio)
- disegni di linee tecniche e illustrazioni con un pennarello fisso al posto del coltello.
Per dare un'idea di quali materiali possono essere lavorati fino a quale spessore/grammatura del materiale, ecco i seguenti dettagli e valori empirici. Essi vanno intesi come orientamento, non come limiti fissi, che non devono essere superati in nessun caso:
- tutte le carte e i cartoni fino ad una grammatura di 240 g/m² (secondo le specifiche tecniche; nei nostri test abbiamo ottenuto risultati soddisfacenti anche con grammature superiori)
- Impiallacciato in legno (Decoflex)
- pellicole biadesive oltre a diverse altre pellicole autoadesive e non autoadesive (specifiche tecniche: fino a 0,25 mm di spessore del materiale; per spessori maggiori vale la pena di provare). Durante i nostri test, ad esempio, abbiamo lavorato in modo pulito un foglio di polipropilene di 0,5 mm di spessore ....
È inoltre possibile tagliare materiali più resistenti lasciando scorrere più volte il coltello attraverso il materiale - basti pensare all'ottima precisione di ripetibilità del dispositivo.
Elaborazione: Quasi tutto ciò che può essere creato su uno schermo e dotato di un percorso (contorno) può essere elaborato con il plotter da taglio. Il software incluso offre una serie di funzioni per l'inserimento di testo, il disegno di forme, l'importazione di immagini e la creazione di contorni, ma queste non possono essere paragonate alle capacità di programmi professionali come Illustrator o Corel Draw. Tuttavia, questi programmi possono essere utilizzati dopo l'installazione del rispettivo plug-in. I dati di taglio fino a 2 MB possono anche essere salvati direttamente nella memoria del dispositivo e poi tagliati (anche più volte con piccole modifiche) mentre un'altra elaborazione è già in esecuzione sul PC.
Il taglio può essere effettuato con il plotter da taglio Graphtec CE6000-40 Plus su una larghezza di 603 mm e una lunghezza di 50 metri in un solo ordine. Se queste dimensioni non sono sufficienti, il plotter può essere utilizzato anche per creare diagrammi di superficie di montaggio: Il motivo viene creato in tracce individuali e può essere assemblato in un secondo momento.
Materiali senza materiale di supporto che devono essere tagliati completamente o piccoli pezzi di materiale possono essere applicati su una superficie di taglio con una superficie leggermente adesiva (per materiali sottili e sensibili, si raccomandano test preliminari!). Questo sottostrato è un materiale di consumo che deve essere sostituito dopo un certo periodo di tempo. Al posto dell'originale sottofondo da taglio possono essere utilizzate anche altre pellicole della nostra gamma, come le pellicole sottili per PC, PET o PVC (duro), a condizione che siano state precedentemente dotate di uno strato adesivo (ad es. adesivo spray Creative Mount o Aslan biadesivo DK 4, rimovibile). Sebbene la superficie di taglio originale abbia una griglia stampata per facilitare il posizionamento del materiale da tagliare, non vediamo alcun grande vantaggio in questo, e in questo caso il fai-da-te fa risparmiare denaro.
Dopo la registrazione sul sito www.hobbyplotter.de è possibile scaricare un manuale operativo tedesco dettagliato in formato PDF.
